Предназначение и описание работы

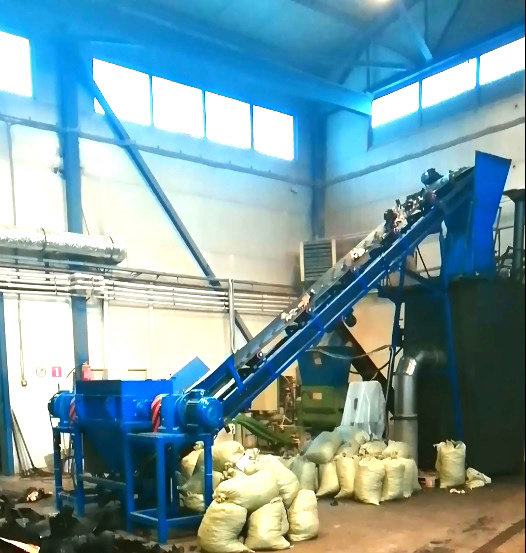

Получаемый при утилизации БКМ битумизированный картон размельчается сначала в шредере на куски фракцией до 100 мм, потом подается конвейером в дробилку.
Измельченное сырье до фракции от 1 до 40 мм затем фасуется в полипропиленовые мешки для последующей отгрузки организациям, занимающимся изготовлением стабилизирующих добавок для щебеночно-мастичных асфальтобетонных смесей.
Также в дробилке производится измельчение минерального осадка, который образуется после слива битума из плавильной установки. Полученное сырье фасуется в полипропиленовые мешки для последующей реализации организациям занимающихся дорожным строительством или производством гидроизоляционных мастик.
В случае необходимости можно осуществлять дробление неочищенных кусков старого рубероида и кровельных отходов на основе стекловолокна с последующим получением битумного порошка на просеивателе.
Описание оборудования узла дробления
Дробилка молотковая (далее по тексту дробилка) представляет собой стационарное технологическое оборудование, предназначенное для размельчения битумосодержащих материалов.
Дробилка состоит из камеры измельчения, металлического каркаса, загрузочного бункера, выгрузного бункера, шкафа управления, системы дозированной подачи воды в камеру дробления.
Измельчитель состоит из камеры, выполненной из толстолистовой стали, внутри которой установлены перфорированные сегменты из износостойкой стали. Снижу камера измельчения соединена с выгрузным бункером. Механизм размельчения представляет собой ротор с «ножами - молотками», соединенный с электроприводом. На раме дробилки установленный небольшой шкаф управления для управления приводом.
| № |
Наименование параметра |
Значение |
| 1 |
Потребляемая мощность привода дробилки |
15 кВт |
| 2 |
Питающая сеть |
380В, 50 гц |
| 3 |
Ход ножей |
реверсивный |
| 4 |
Частота вращений ротора |
3000 об/мин |
| 5 |
Способ размельчения |
механический |
| 6 |
Размер кусков измельчаемого материала, не более |
200*200*200 мм |
| 7 |
Фракция сырья на выходе |
1-5 мм |
| 8 |
Максимальная производительность по размельчению сырья |
до 1,5 тн/час |
| 9 |
Габаритные размеры (длина* ширина* высота) |
2х2х4 м |
| 10 |
Масса оборудования (без учета контейнеров) |
1400 кг |
| 11 |
Расход воды |
не более 5 л/час |
| 12 |
Габаритные размеры контейнера с откидным дном (д*ш*в) |
1,16х1,1х1,25 м |
| 13 |
Вес контейнера с откидным дном |
2шт.х135 кг |

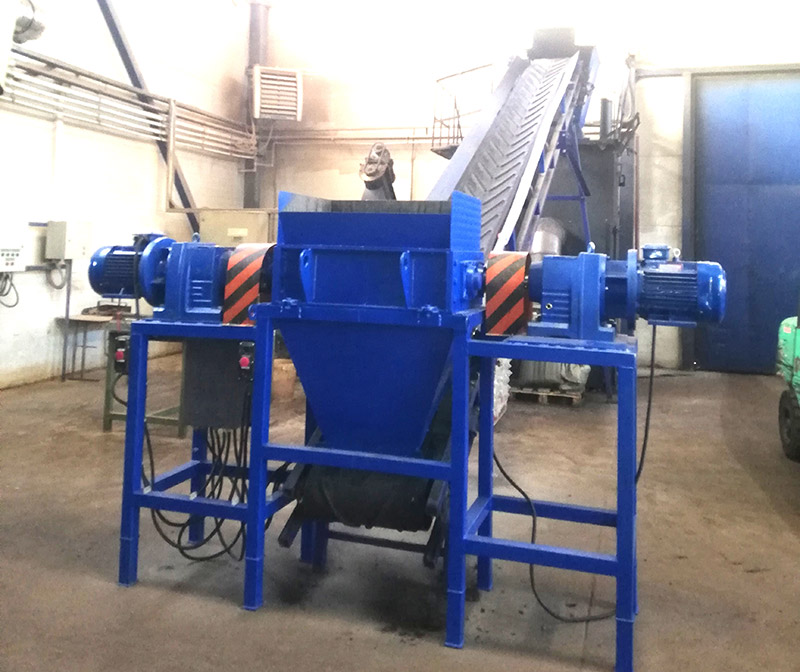

Шредер битумсодержащих кровельных отходов.
Шредер ШБС предназначен для предварительного измельчения до фракции 50-100 мм битумизированной бумаги, кусков минерального осадка, отходов битумной черепицы, отходов рулонных кровельных материалов на основе стекловолокна. Также шредер применяется для дробления отходов рубероида, имеющих значительную толщину и размеры, отходов рулонно-кровельных материалов на основе стеклоткани, которые обладают высокими показателями сопротивления разрушению. Предварительное измельчение сырья позволяет более эффективно производить последующее его дробление в молотковых дробилках для получения более мелкой фракции продукта.
Шредер ШБС состоит из блока измельчения, рамы, загрузочного и приемного бункеров, приводов роторов, шкафа управления приводами шредера, системы антиналипания битума.
Технические характеристики
| № |
Наименование параметра |
Значение |
| 1 |
Тип оборудования |
стационарный |
| 2 |
Размер камеры дробления |
800 х 480 мм |
| 3 |
Суммарная потребляемая мощность |
44 кВт |
| 4 |
Напряжение питающей сети |
380 В 50 Гц |
| 5 |
Производительность |
до 1,5 тн/час |
| 6 |
Тип измельчителя |
двухвальный с дисковой фрезой |
| 7 |
Материал фрез |
Износостойкая сталь |
| 8 |
Получаемая фракция на выходе |
до 100 мм |
| 9 |
Расход воды для системы антиналипания битума |
не более 5 л/час |
| 10 |
Габаритные размеры |
3,5х0,71 х 2,15м |
| 11 |
Вес |
1630 кг |
